Forstå LED skærme
En guide uden teknisk forhåndsviden
En stor LED skærm er ikke ét stort tv. Den er bygget af mange mindre dele, der tilsammen danner ét billede – og derfor kan den laves i næsten enhver størrelse og form.
Her gennemgår vi de begreber, du møder, når du skal vælge en LED skærm, og hvad de betyder i praksis for dit rum, dit publikum og dit indhold.
Opbygning
Fra lysdiode til færdig skærm
Det er nemmest at forstå en LED skærm, hvis man starter med den mindste del og bygger op. De samme ord bruges ofte lidt forskelligt i branchen, så her er betydningen, vi bruger.
1. Lysdiode og pixel
En pixel er ét billedpunkt. Den består typisk af en rød, en grøn og en blå lysdiode, der blandes til den ønskede farve.

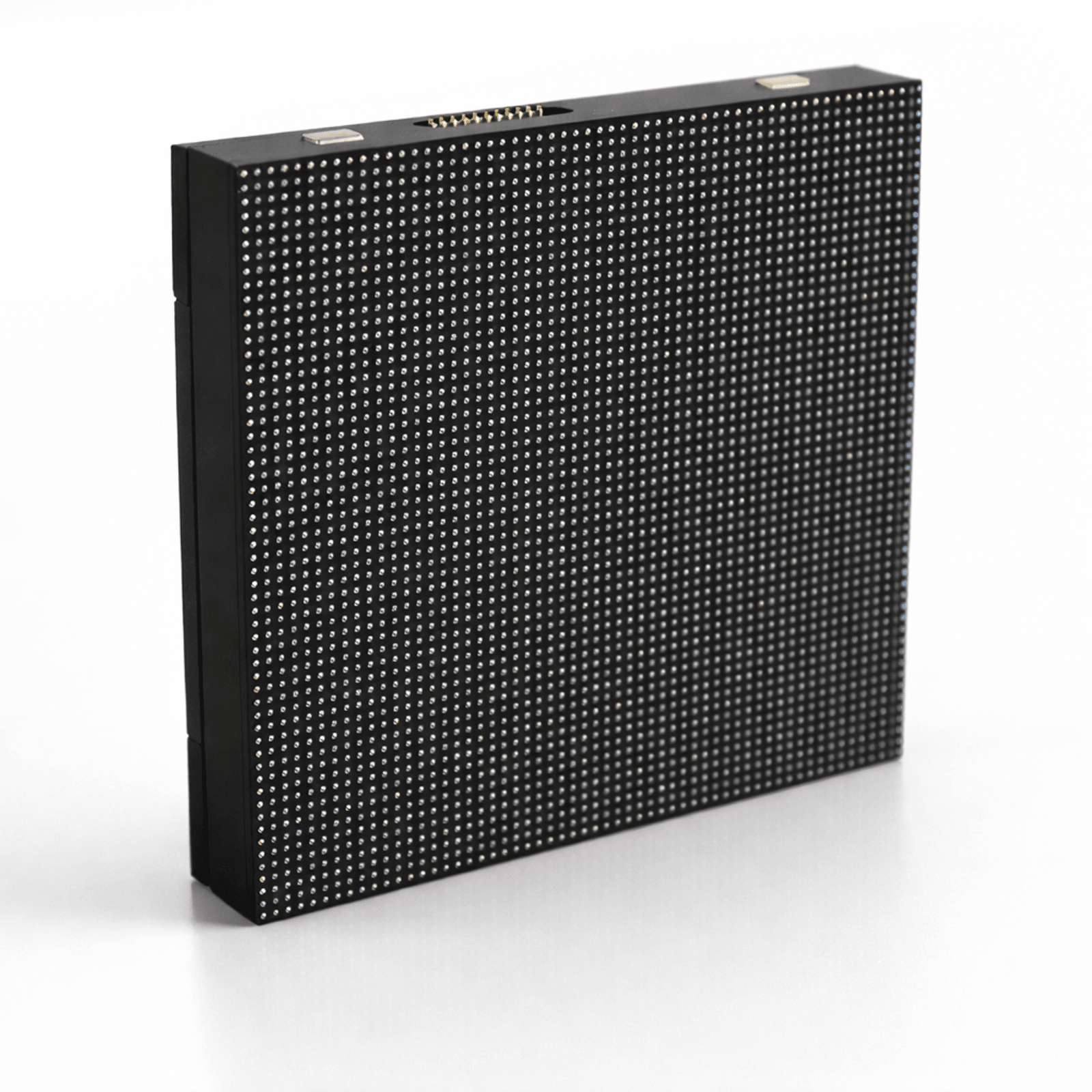

2. LED modul
Et modul er en lille printplade med mange pixels i et fast mønster. Det er den del, man ser forfra. Modulet kaldes ofte også et panel.

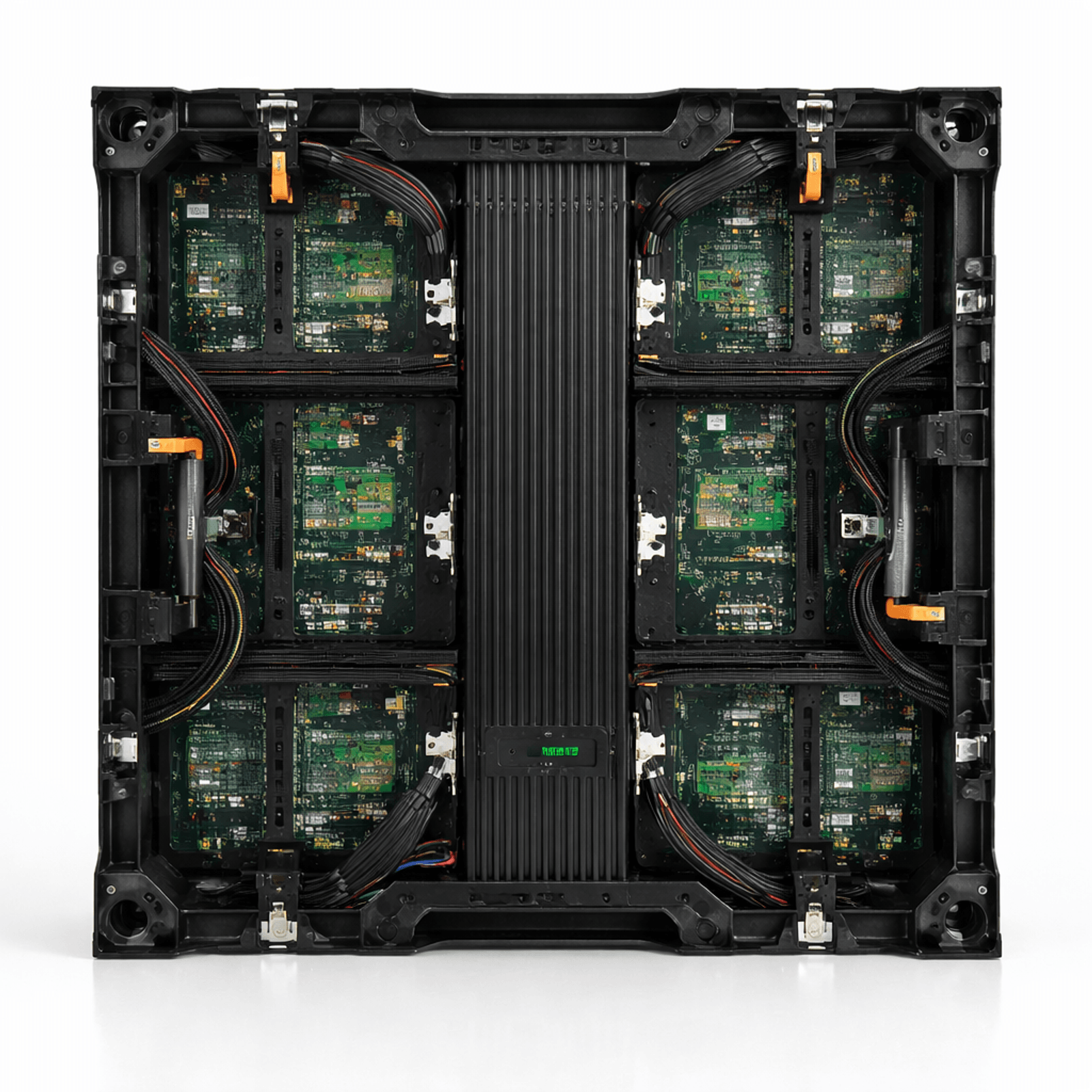

3. Kabinet
Kabinettet er rammen, som flere moduler monteres i, sammen med strømforsyning og elektronik til at modtage signal. Det er byggeklodsen, man samler skærmen af.
4. Samlet skærm
Kabinetterne samles side om side til den ønskede størrelse og styres som én flade, så indholdet vises som ét sammenhængende billede.
Fordi skærmen er modulær, kan et defekt modul som regel udskiftes, uden at hele skærmen skal skiftes. Størrelsen følger dog kabinetternes mål, så den endelige skærm bliver et antal hele kabinetter i bredden og højden.
Billedkvalitet
Pixel pitch og betragtningsafstand
Pixel pitch er afstanden mellem midten af to pixels, målt i millimeter. P2,5 betyder 2,5 mm mellem pixels. Jo mindre tal, desto tættere sidder de, og desto tættere kan man stå, før billedet ser kornet ud.
Betragtningsafstanden er, hvor tæt publikum typisk kommer på skærmen. Ved en reception kan det være en meter, i en hal måske tyve. Der findes tommelfingerregler, men ingen fast regel om, at en bestemt pitch kræver en bestemt afstand. Det afhænger også af indholdet: Små tekster og tabeller kræver mere end levende billeder og grafik, og en skærm, der skal læses tæt på, stiller andre krav end en, der skal ses på afstand.
En mindre pitch giver flere pixels og et skarpere billede, men også flere komponenter og typisk en højere pris. Det rigtige valg er derfor den pitch, der passer til afstanden og indholdet – ikke nødvendigvis den mindste.
Læs mere i vores guide til pixel pitch.
Eksempel: størrelse og opløsning
En skærm på 5 × 3 meter med pixel pitch 2,5 mm har 5.000 mm ÷ 2,5 = 2.000 pixels i bredden og 3.000 mm ÷ 2,5 = 1.200 pixels i højden. Opløsningen er altså 2.000 × 1.200 pixels – lidt mere end Full HD (1.920 × 1.080), selv om skærmen er mange gange større end et tv.
Den fysiske størrelse og antallet af pixels er to forskellige ting. Det har betydning for, hvordan indholdet skal produceres.
Lysstyrke og lysforhold
LED skærme lyser selv og kan blive meget lysstærke. Det er en fordel i lyse rum, i butiksvinduer og udendørs i dagslys. Indendørs er det sjældent ønskeligt at køre på fuld styrke – skærmen kan blive ubehagelig at se på og bruger mere strøm.
Derfor ser vi på, hvor meget lys der falder på skærmen: vinduer, direkte sol og loftsbelysning. Lysstyrken kan som regel justeres efter rummet og tidspunktet.
Kontrast, farver og indhold
Kontrast er forskellen mellem det mørkeste og det lyseste, skærmen kan vise. En mørk overflade på modulerne hjælper med at holde de sorte partier dybe. Farvegengivelse handler om, at farverne ser ens og korrekte ud over hele skærmen.
Indholdet betyder lige så meget som hardwaren. Materiale lavet i skærmens præcise opløsning og format, med passende tekststørrelse og kontrast, ser markant bedre ud end en video, der blot strækkes ud.
Indendørs eller udendørs
Indendørs skærme ses ofte tæt på og har derfor typisk en mindre pitch og lavere lysstyrke. Udendørs skærme skal kunne ses i dagslys og tåle vejret, så de er bygget med højere lysstyrke og en tæt, beskyttet konstruktion.
Der findes også løsninger til mellemzonen, fx bag et butiksvindue, hvor skærmen står indendørs men skal konkurrere med dagslys. Her kan en transparent LED eller en LED poster være relevant.
SMD, GOB og COB
SMD er den mest udbredte teknik, hvor hver pixel er en lille komponent loddet på modulet.
GOB er ikke en selvstændig type lysdiode, men en beskyttende coating, der lægges over SMD modulerne, så de bedre tåler stød, støv og fugt.
COB monterer lysdioderne direkte på printpladen under et samlet lag, hvilket giver en robust og jævn overflade, især ved små pitch.
Se forskellene uddybet i guiden til SMD, GOB og COB.
Styring og afspilning
En LED skærm har brug for en controller, der oversætter signalet fra en computer eller medieafspiller til de enkelte kabinetter. Indholdet kan komme fra en fast afspiller, en computer ved events eller et system til digital signage.
Skal indholdet skiftes ofte eller planlægges på tværs af flere skærme, kan det styres centralt, fx med UniGuest.
Montering, service og plads
Skærmen kan hænge på en væg, stå på et stativ eller bygges ind i indretningen. Det afgør, hvordan den skal serviceres.
Ved frontservice tages modulerne ud forfra, så skærmen kan monteres tæt på væggen. Ved bagservice skal der være plads bag skærmen til at komme til. Husk også strøm, signalkabler, ventilation og vægtens belastning af væg eller konstruktion.
Før du går i gang
Tjekliste til dit projekt
Du behøver ikke kende svarene på forhånd. Men jo mere vi ved, desto mere præcist kan vi rådgive.
- Hvad skal skærmen bruges til, og hvem skal se den?
- Hvor tæt kommer publikum typisk på?
- Hvilket indhold skal vises: video, grafik, tekst eller en blanding?
- Hvor stor er pladsen, og hvordan er lyset i rummet?
- Skal den stå indendørs, udendørs eller bag et vindue?
- Hvordan skal den monteres, og er der adgang bagfra?
- Hvem skal opdatere indholdet, og hvor ofte?
